Сельскохозяйственная техника работает в жёстких условиях:
высокие нагрузки, вибрации, пыль, перепады температур и воздействие влаги. В
такой среде даже небольшие крепёжные элементы должны обеспечивать максимальную
надёжность. Штифты и шплинты — не самые заметные детали, но именно
они во многом определяют долговечность узлов и безопасность эксплуатации машин.
Зачем нужны штифты и шплинты

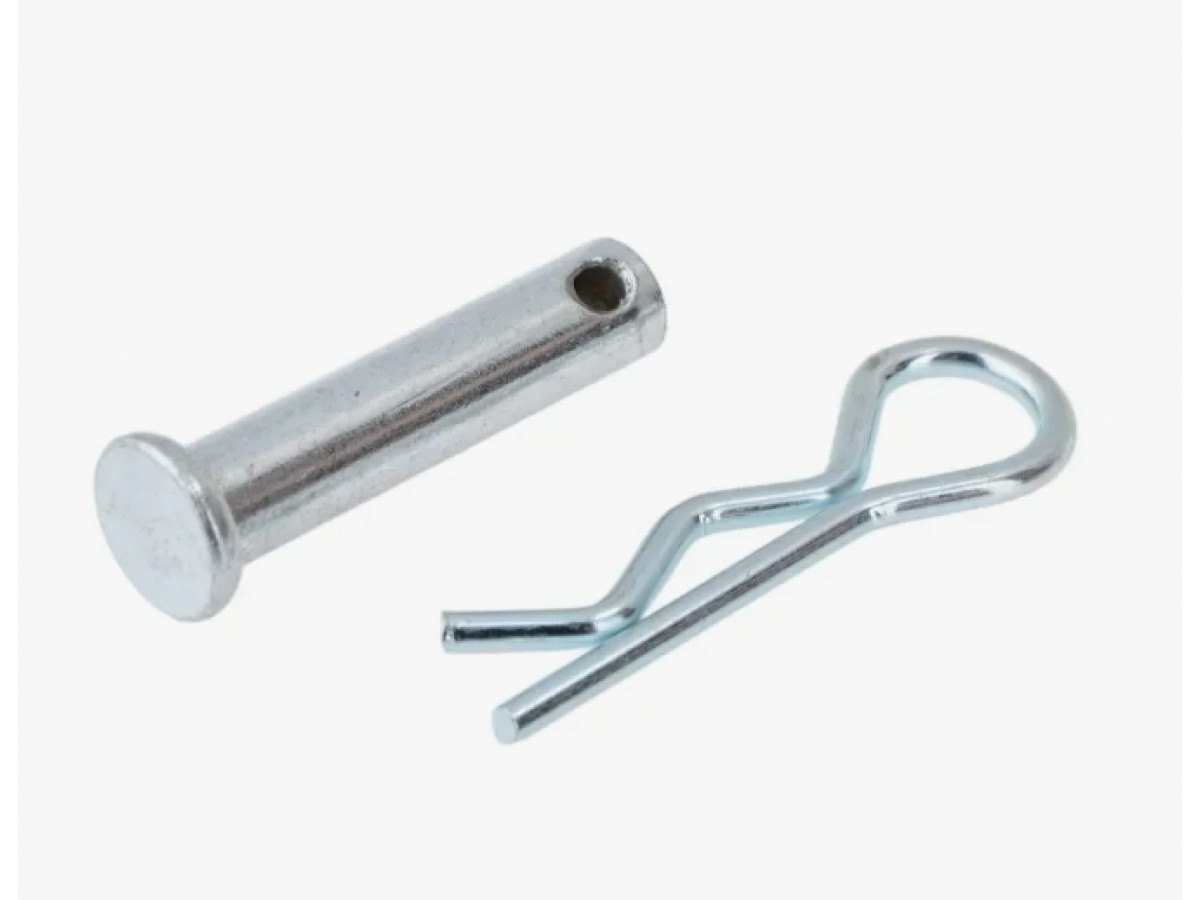

Штифт — это цилиндрический или конический
стержень, который фиксирует взаимное расположение деталей и передаёт небольшие
усилия. В сельхозтехнике штифты используют, чтобы:
- точно
позиционировать сопрягаемые детали (например, корпус и крышку редуктора);
- предотвращать
смещение элементов под нагрузкой;
- служить
осью вращения для подвижных соединений (в проушинах тяг, на пальцах
навески).
Шплинт — это небольшой крепёжный элемент из
проволоки, который фиксирует детали от осевого смещения и предотвращает
самопроизвольное откручивание или выпадение крепежа. Чаще всего шплинты
применяют для:
- стопорения
корончатых гаек (например, на ступицах колёс или осях);
- фиксации
осей и пальцев в проушинах;
- удержания
штифтов от выпадения из отверстий.
В паре эти детали создают простую, но очень надёжную систему
фиксации: штифт удерживает соединение в нужном положении, а шплинт не даёт
штифту выпасть.
Где применяются в сельхозтехнике
В конструкции тракторов, комбайнов, сеялок и опрыскивателей
штифты и шплинты встречаются повсеместно. Примеры типичных узлов:
- Навесные
устройства и сцепки. Пальцы и оси навески фиксируются штифтами, а их
выпадение предотвращается шплинтами. Это критично для безопасности при
агрегатировании с навесным оборудованием.
- Редукторы
и коробки передач. Штифты обеспечивают точную посадку крышек и
корпусов, исключая перекосы и утечки масла.
- Тяги
и рычажные механизмы. В соединениях тяг управления и рычагов часто
используют штифты как оси, а шплинты — как стопор.
- Рабочие
органы почвообрабатывающей техники. В узлах крепления лемехов, дисков
и стоек шплинты удерживают крепёжные пальцы от выпадения из-за вибраций и
ударов о камни.
- Транспортёры
и шнеки. В соединениях звеньев транспортёрных цепей и креплений витков
шнека штифты могут служить осями, а шплинты — предохранителем от
разборки узла в полевых условиях.
Виды и особенности выбора
Для сельхозтехники применяют несколько основных типов:
- Цилиндрические
штифты — самые распространённые, подходят для точной
фиксации и передачи небольших усилий.
- Конические
штифты — обеспечивают более плотную посадку и лучше
удерживаются в отверстии при вибрациях.
- Пружинные
(разрезные) штифты — удобны для соединений, где требуется
лёгкость сборки/разборки и компенсация небольших зазоров.
- Разводные
шплинты — классический вариант для стопорения осей и
корончатых гаек.
- Проволочные
шплинты и кольцевые фиксаторы — используются в быстросъёмных
соединениях.
При выборе учитывают:
- Материал.
Для сельхозтехники чаще используют углеродистую сталь с цинковым покрытием
либо нержавеющую сталь в агрессивных средах, практически не используются
медные сплавы, как в случае с проволокой медной вязальной.
- Твёрдость
и термообработка. Штифты должны быть достаточно твёрдыми, чтобы не
деформироваться под нагрузкой, но не слишком хрупкими, чтобы выдерживать
удары.
- Допуски
и посадка. Для ответственных узлов важна точная посадка штифта в
отверстии — это исключает люфт и преждевременный износ.
- Коррозионная
стойкость. Покрытие или материал должны выдерживать воздействие влаги,
удобрений и химикатов.
Практические нюансы эксплуатации и обслуживания
В полевых условиях штифты и шплинты подвергаются повышенным
нагрузкам, поэтому важно соблюдать несколько правил:
- Регулярный
осмотр. Перед началом сезона и после тяжёлых работ проверяйте
состояние шплинтов: распрямившиеся, сломанные или утерянные элементы нужно
немедленно заменять.
- Не
используйте повторно деформированные шплинты. После снятия шплинт
теряет упругость и не обеспечивает надёжной фиксации.
- Контролируйте
износ отверстий. Если отверстие под штифт разбито, соединение будет
люфтить, что ускорит износ и может привести к поломке узла.
- Соблюдайте
технологию сборки. При установке штифтов не допускайте перекосов и
чрезмерных ударных нагрузок — это может повредить деталь или
посадочное место.
Производители и стандарты
В производстве сельхозтехники используют крепёж по ГОСТ, DIN
и ISO. Это гарантирует взаимозаменяемость и соответствие прочностным
требованиям. Среди производителей, поставляющих крепёжные изделия для
сельхозмашиностроения, встречаются как российские предприятия, так и зарубежные
поставщики, ориентированные на рынок спецтехники. При ремонте и техобслуживании
важно использовать детали, соответствующие оригинальным спецификациям: замена
на более дешёвые или нестандартные варианты может снизить надёжность узла.
Почему это важно для производителя и владельца техники
Для завода-изготовителя правильный подбор штифтов и
шплинтов — это залог долговечности техники и снижения рекламаций. Для
владельца — гарантия того, что узлы не разберутся в поле, а
обслуживание будет простым и предсказуемым. В условиях интенсивной эксплуатации
именно такие «мелкие» детали нередко становятся слабым звеном: один выпавший
шплинт может привести к потере пальца навески, а изношенный штифт — к
люфту в редукторе и ускоренному разрушению шестерён.
Таким образом, штифты и шплинты в
сельхозтехнике — это не просто вспомогательные крепёжные элементы.
Это важные компоненты, от которых зависят точность, надёжность и безопасность
работы сложных агрегатов. Грамотный выбор, правильная установка и регулярный
контроль этих деталей позволяют существенно продлить срок службы техники и
снизить затраты на внеплановые ремонты.
